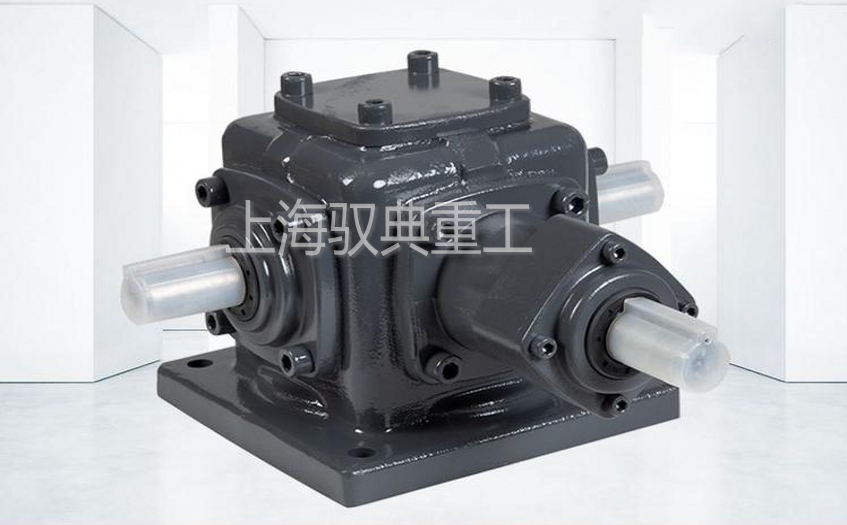

轉向箱，又稱換向器、換向箱、轉向器等，比較常用的有T系列轉向箱、HD系列轉向箱、ARA系列轉向箱，每種都有不同的特點，適合不同的工況，今天馭典重工為您主要介紹的是T系列轉向箱怎么選型?對于換向箱選型，屬于技術設計人員經常遇到的一個環節，那么我們要選型，首先要對他的參數比較了解，接下來，馭典重工將為您詳細介紹。
結構

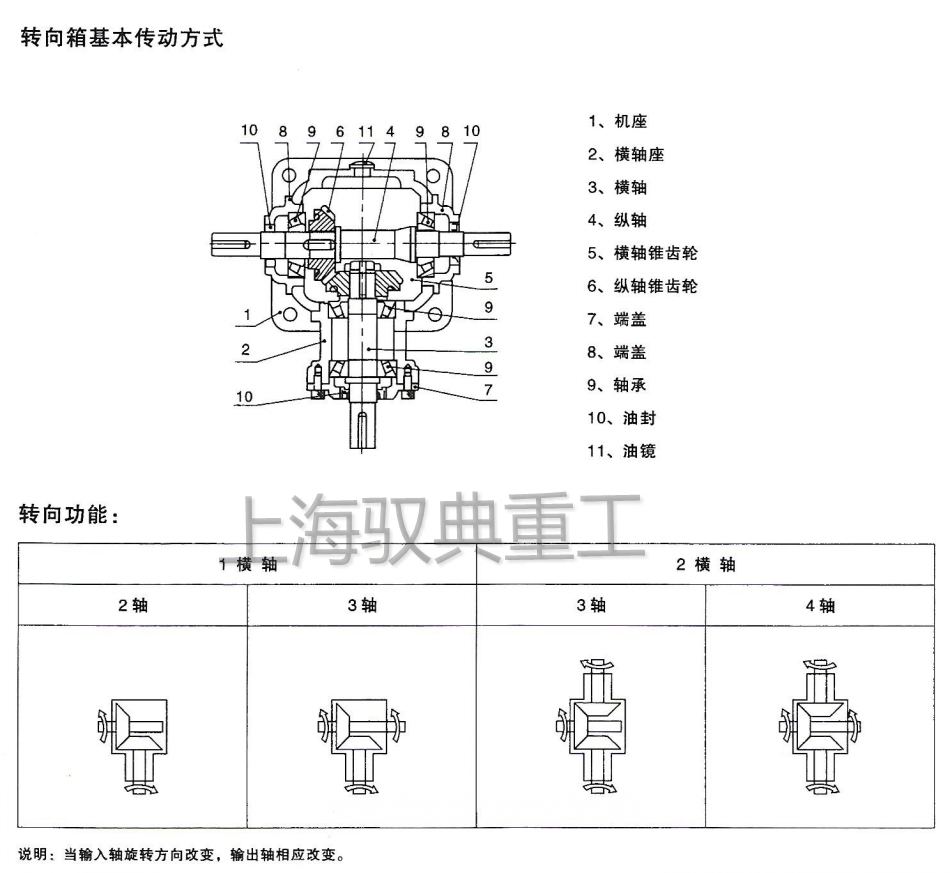

T系列轉向器，全稱：T系列螺旋錐齒傳動箱，有單軸、雙橫軸、雙縱軸可選，其傳動結構如下圖：
速比
T系列轉向箱的速比有：1/1、1/1.5、1/2、1/2.5、1/3、1/4、1/5，全部為實際速比，效率高達98%。

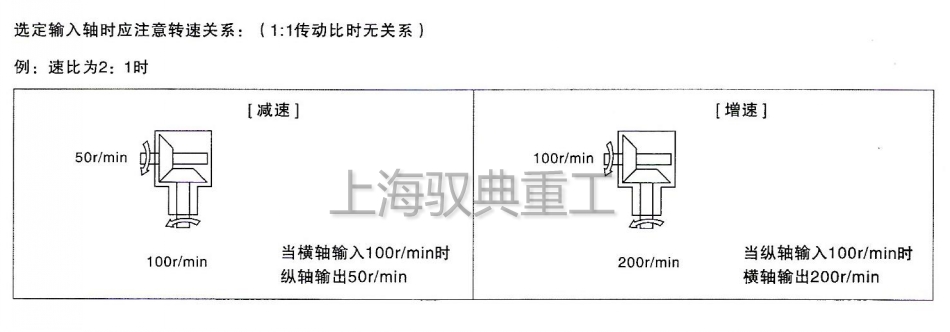

如果僅僅作為換向，常用的還是1/1的，如果我們?cè)趽Q向的同時，對于功率有更大的要求，或者對轉速有更低的要求，這時我們就應考慮采用減速傳動比;此外，本系列產品，還可以用來增速(見下圖)，根據實際情況選擇減速或增速即可。
型號表示

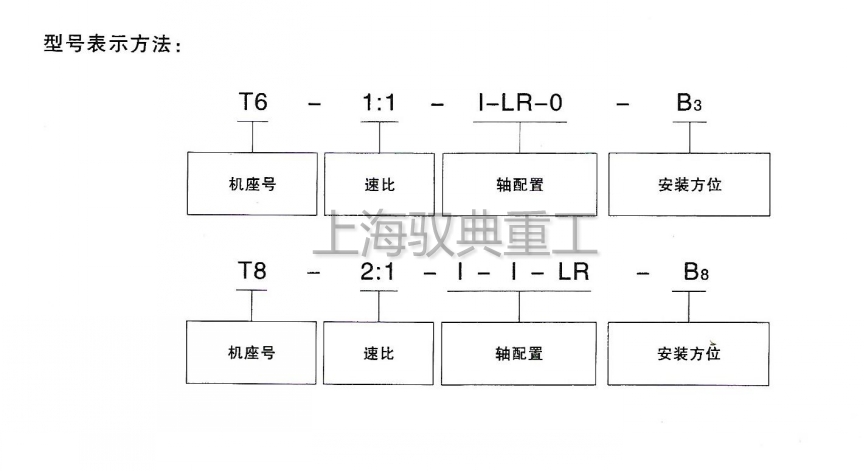

T系列有T2、T4、T6、T7、T8、T10、T12、T16、T20、T25。根據不同的速比，不同的軸配置和不同的安裝方位，詳細型號表示如下：

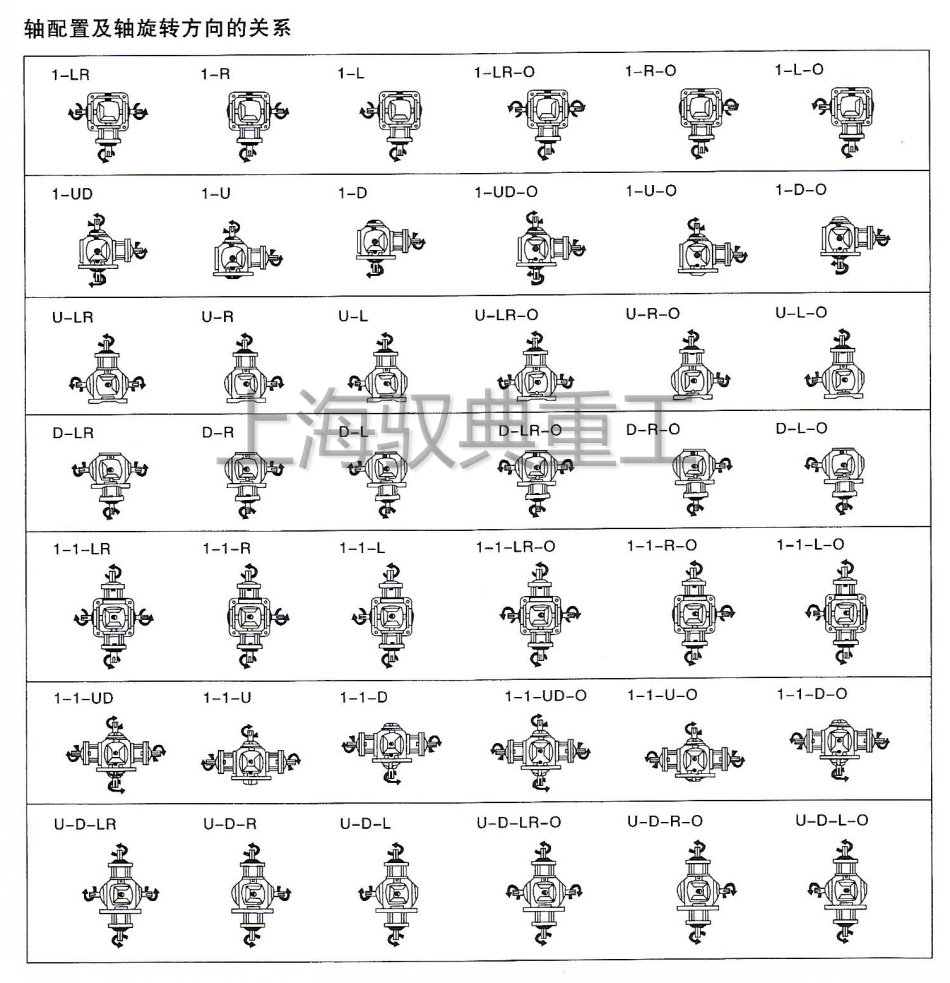

上面提到，一種型號中，有不同的速比和不同的軸配置，速比比，比較容易理解，我們上面也做過介紹，那么軸配置是什么?是怎么配置的?我們來用一張圖片介紹，相信您看到這個圖片，對軸配置，就有了清晰的理解(見下圖)，其中比較常用的軸配置形式有：1-L、1-R、1-LR等，同樣根據實際工況選擇就可以了，配置代號后面帶O的，說明是反轉。

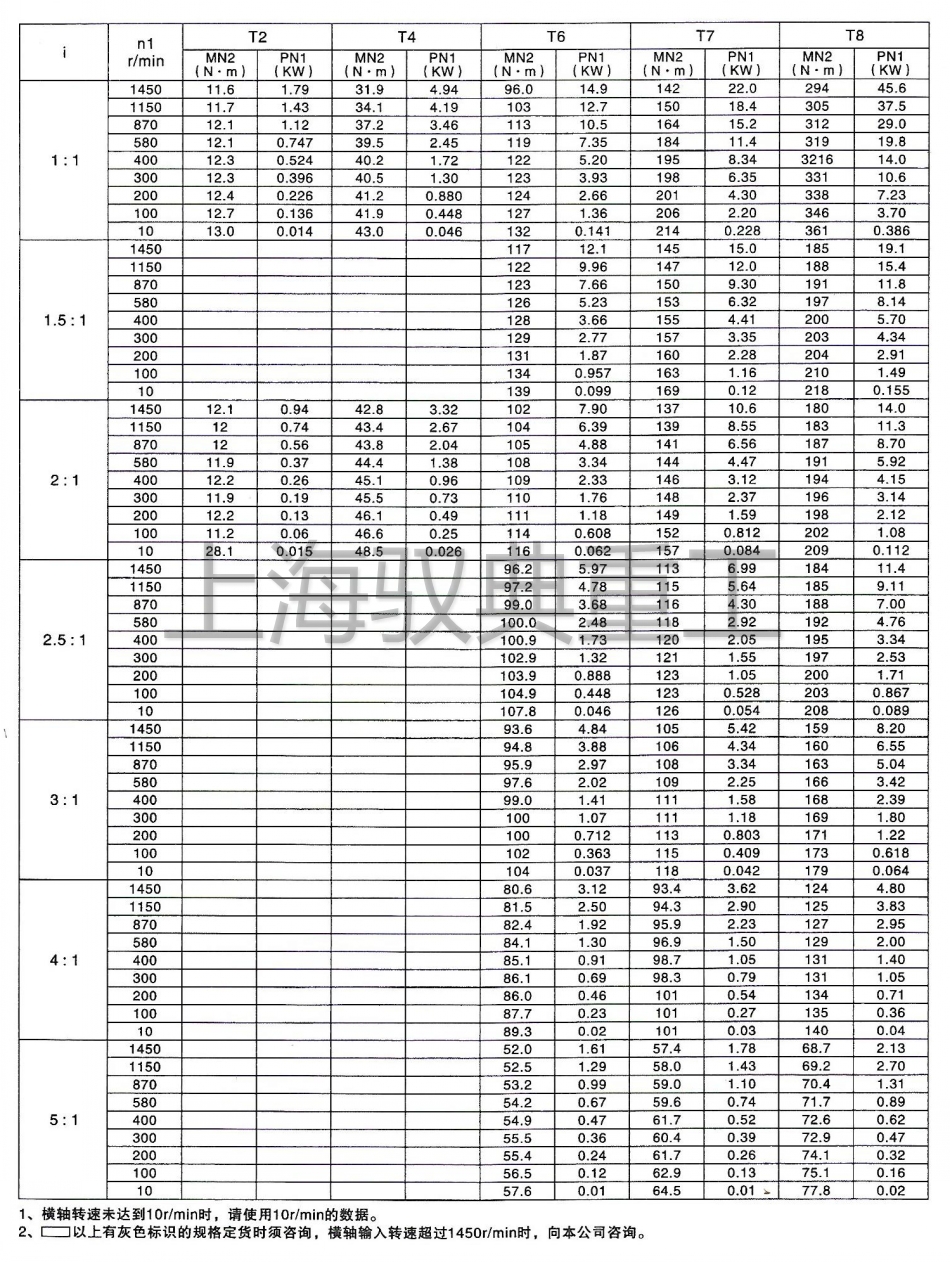

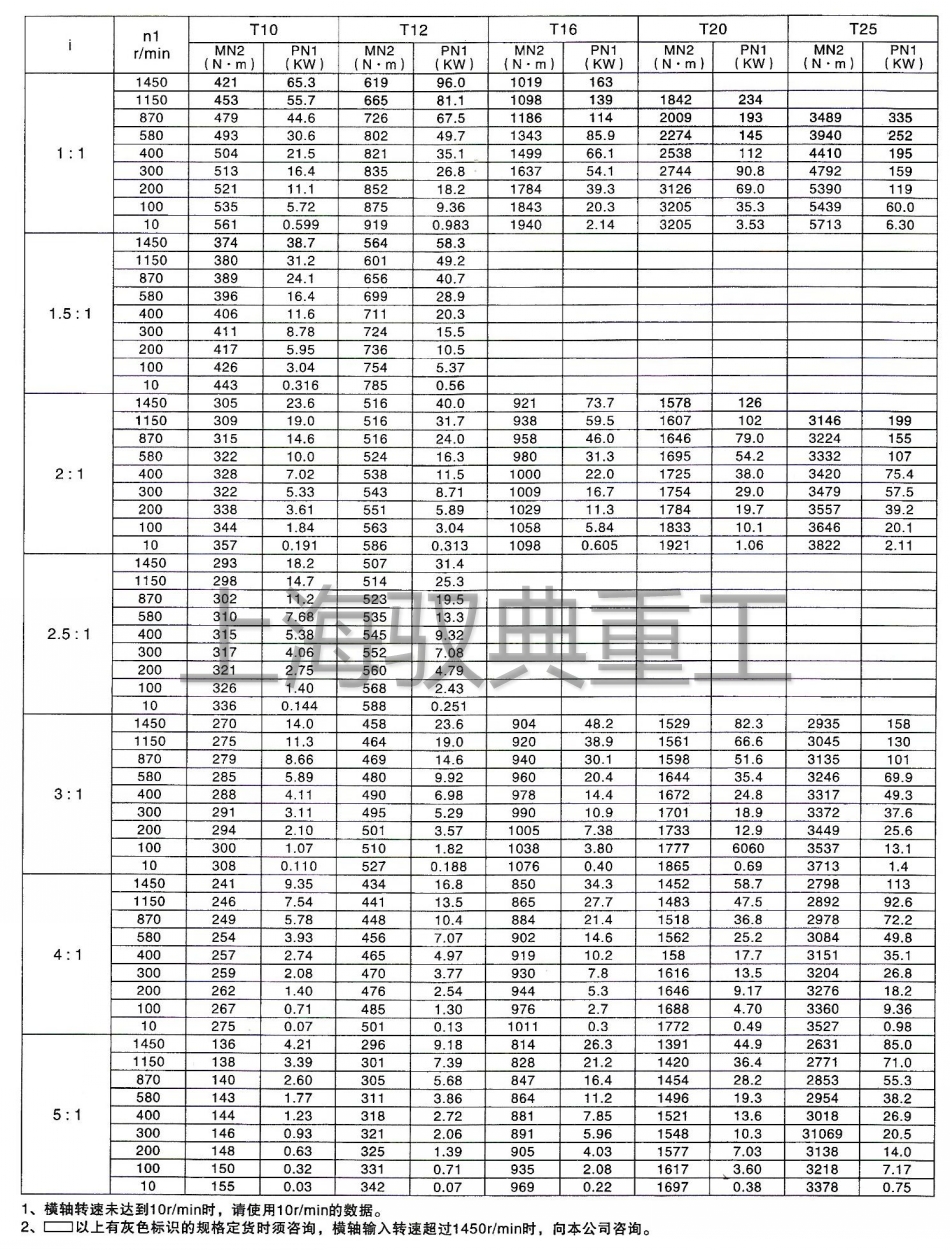

接下來重點來了，就算了解了上面的所有，也只是了解的產品本身，我們還是不知道該怎么選型，比如我知道是需要用1-LR，也知道想要的速度，那么我該選T6還是T7?亦或是該選擇其他型號?我們以什么為根據呢?就是下面這個表格了，根據您實際需要的扭矩，來選擇(見下圖)。
由于一片文章可以放的圖片數量有限，還有就是對圖片像素有一定的要求，如果以上內容，沒有您需要的，或者圖片不夠清晰，歡迎聯系上海馭典重工24小時服務熱線。
